>>>> Cable de Descarga <<<<
El circuito de descarga Serial es identico para todos los microcontroladores PICAXE, consiste de 3 alambres del PICAXE al puerto serial de la PC. Un alambre envia datos de la PC a la entrada serial del PICAXE, un alambre transmite datos de la salida serial del PICAXE a la computadora, y el tercer alambre proporciona la tierra comun.
En la siguiente Imagen muestra:
El pin 2 del DB9 van con el pin serial out del PICAXE El pin 3 va con el pin serial in del PICAXE El pin 5 va con 0 voltios
Aqui se puede ver los pines 2,3 y 5 del DB9
Tambien existe la opcion de colocarle un Jack stereo de 3.5mm
queda algo como esto:
Asi quedo el mio:

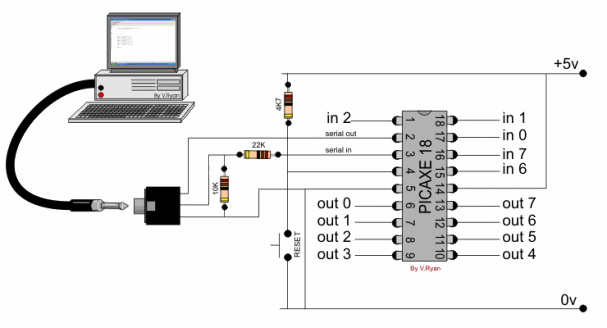

Circuito a utilizar para Descargar programa al PICAXE-18X
Todos los PICAXE de 18,28 y 40 pines tienen una terminal para "reset". Esta terminal debe estar en alto para que el microcontrolador PICAXE funcione, si la terminal se deja sin conectar el microcontrolador no funcionara.
Para conectar este pin a alto, conecte una resistencia de pull-up entre el pin y V+. Un push boton conectado entre la terminal de reset y tierra, proporciona un reset manual.
Para conectar este pin a alto, conecte una resistencia de pull-up entre el pin y V+. Un push boton conectado entre la terminal de reset y tierra, proporciona un reset manual.
-Fuente de voltaje de 5 voltios-
Por el momento estoy utilizando una bateria de 9 voltios con un 7805 para que lo redusca a 5v. Para ver el diagrama entren aqui.
