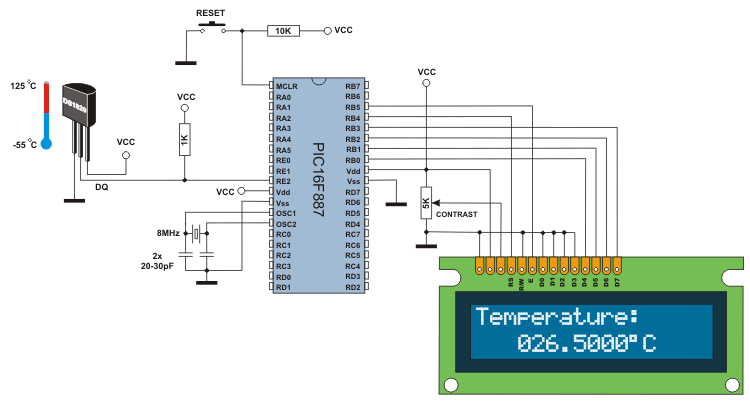

La medición de temperatura es una de las tareas más frecuentes realizadas por el microcontrolador. En este ejemplo, se utiliza un sensor DS1820 para medir. Es capaz de medir en el rango de 55 °C a 125 °C con exactitud de 0.5 °C. Para transmitir los datos al microcontrolador se utiliza un tipo especial de la comunicación serial denominado 1-wire. Debido al hecho de que estos sensores son simples de utilizar y de grandes capacidades, los comandos utilizados para hacerlos funcionar y controlarlos tienen la forma de funciones almacenadas en la librería One_Wire. En total son las siguientes tres funciones:

• Ow_Reset se utiliza para reiniciar el sensor;
• Ow_Read se utiliza para recibir los datos del sensor; y
• Ow_Write se utiliza para enviar los comandos al sensor

Este ejemplo muestra la ventaja de utilizar librerías con las funciones listas para ser utilizadas. Concretamente, no tiene que examinar la documentación proporcionada por el fabricante para utilizar el sensor. Basta con copiar alguna de estas funciones en el programa. Si le interesa saber cómo se declaran, basta con pulsar sobre alguna de ellas y seleccione la opción Help.

/*Cabecera******************************************************/

// Conexiones del módulo LCD
sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D4 at RB0_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D7 at RB3_bit;
sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D4_Direction at TRISB0_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D7_Direction at TRISB3_bit;
// Final de conexiones del módulo LCD

const unsigned short TEMP_RESOLUTION = 9;
char *text = "000.0000";
unsigned temp;

void Display_Temperature(unsigned int temp2write) {
  const unsigned short RES_SHIFT = TEMP_RESOLUTION - 8;
  char temp_whole;
  unsigned int temp_fraction;

  // comprobar si la temperatura es negativa
  if (temp2write & 0x8000) {
  text[0] = '-';
  temp2write = ~temp2write + 1;
  }

  // extraer temp_whole
  temp_whole = temp2write >> RES_SHIFT ;

  // convertir temp_whole en caracteres
  if (temp_whole/100)
     text[0] = temp_whole/100 + 48;
  else
    text[0] = '0';

  text[1] = (temp_whole/10)%10 + 48;     // Extraer dígito de decenas
  text[2] = temp_whole%10 + 48;          // Extraer dígito de unidades

  // extraer temp_fraction y convertirlo en unsigned int
  temp_fraction = temp2write << (4-RES_SHIFT);
  temp_fraction &= 0x000F;
  temp_fraction *= 625;

  // convertir temp_fraction en caracteres
  text[4] = temp_fraction/1000 + 48;     // Extraer dígito de miles
  text[5] = (temp_fraction/100)%10 + 48; // Extraer dígito de centenas
  text[6] = (temp_fraction/10)%10 + 48;  // Extraer dígito de decenas
  text[7] = temp_fraction%10 + 48;       // Extraer dígito de unidades

  // Visualizar temperatura en el LCD
  Lcd_Out(2, 5, text);
}

void main() {
  ANSEL = 0;                // Configurar los pines AN como digitales
  ANSELH = 0;
  C1ON_bit = 0;             // Deshabilitar los comparadores
  C2ON_bit = 0;

  Lcd_Init();               // Inicializar el LCD
  Lcd_Cmd(_LCD_CLEAR);      // Borrar el LCD
  Lcd_Cmd(_LCD_CURSOR_OFF); // Apagar el cursor
  Lcd_Out(1, 1, " Temperatura: ");

  // Visualizar el carácter de grado, 'C' para centígrados
  Lcd_Chr(2,13,223); // distintos visualizadores LCD tienen diferentes códigos

  // de caracteres para el grado
  // si ve la letra griega Alfa, intente introducir 178 en vez de 223
  Lcd_Chr(2,14,'C');

  //--- bucle principal
  do {
    //--- realizar lectura de temperatura
    Ow_Reset(&PORTE, 2);       // Señal de reinicio de Onewire
    Ow_Write(&PORTE, 2, 0xCC); // Ejecutar el comando SKIP_ROM
    Ow_Write(&PORTE, 2, 0x44); // Ejecutar el comando CONVERT_T
    Delay_us(120);
    Ow_Reset(&PORTE, 2);
    Ow_Write(&PORTE, 2, 0xCC); // Ejecutar el comando SKIP_ROM
    Ow_Write(&PORTE, 2, 0xBE); // Ejecutar el comando READ_SCRATCHPAD
    temp = Ow_Read(&PORTE, 2);
    temp = (Ow_Read(&PORTE, 2) << 8) + temp;

    //--- Formatear y visualizar el resultado en el LCD
    Display_Temperature(temp);
    Delay_ms(500);
  } while (1);
}

Para que este ejemplo funcione apropiadamente, es necesario marcar las siguientes librerías en la ventana Library Manager antes de compilar el programa:

• One_Wire
• LCD
